从 PCB 到 AI Agent 全开源，这款开源多模态的AI掌机是怎么做出来的？
旭日财富者
目前，华秋开源硬件社区与涂鸦开发者联合主办的 涂鸦智能 T5 开源 AI 助理征集活动正在火热进行中，想参与免费复刻或DIY的朋友可以扫描下方入群二维码立即参与~
把一块开发板接上大模型不算太难，真正麻烦的是把屏幕、摄像头、麦克风、扬声器、传感器和联网能力装进一个能随手拿起来用的设备里。Tuya-T5-Pocket做的就是这件事，而且项目方把硬件、结构、驱动和应用代码都放进了复刻链路。
外形是一台复古掌机，里面用的是涂鸦 T5 模组。项目资料给出的无线连接能力是 Wi-Fi 6 和 BLE 5.4，正面配一块 2.9 英寸单色低功耗 LCD，旁边还有 GC2145 摄像头、麦克风、喇叭、摇杆和按键。
— Tuya-T5-Pocket 整机
这块单色屏没有手机屏幕那么漂亮，却让整台设备有了很明确的取向：低功耗、便携，以及一点老掌机的味道。摄像头采集到彩色图像后，可以通过 Floyd-Steinberg、Bayer 等抖动算法转成黑白层次，在不支持灰阶的屏幕上显示出来。

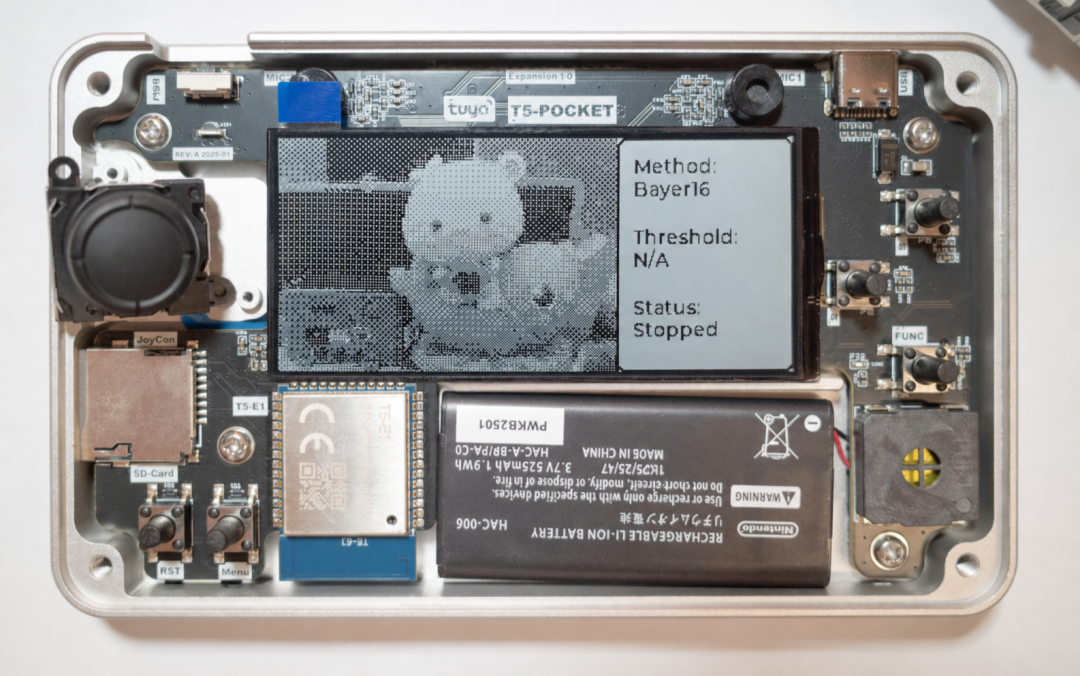

— 摄像头单色抖动显示示例 （图片经AI拼接处理）
01
MULTIMODAL
不只是一个聊天框
我更看重的是，它没有把“多模态”停在一个聊天界面上。
按键或 KWS 可以启动语音流程，音频经过 VAD、AEC、ANR、AGC 等端侧处理后再交给云端 AI；摄像头、文本和 6 轴传感器也能进入同一套事件链路。设备不仅能接收回答，还可以通过Function Call 控制功能，或者把状态同步到 App。
这条链路在软件上分得比较清楚。底层 BSP 通过 Tuya Abstract Layer 管理屏幕、摄像头、音频、传感器和按键，board_register_hardware()负责板级初始化；云 IoT 层处理 MQTT、DP、OTA 和时间同步；上面再接 LVGL UI 与 AI 层。

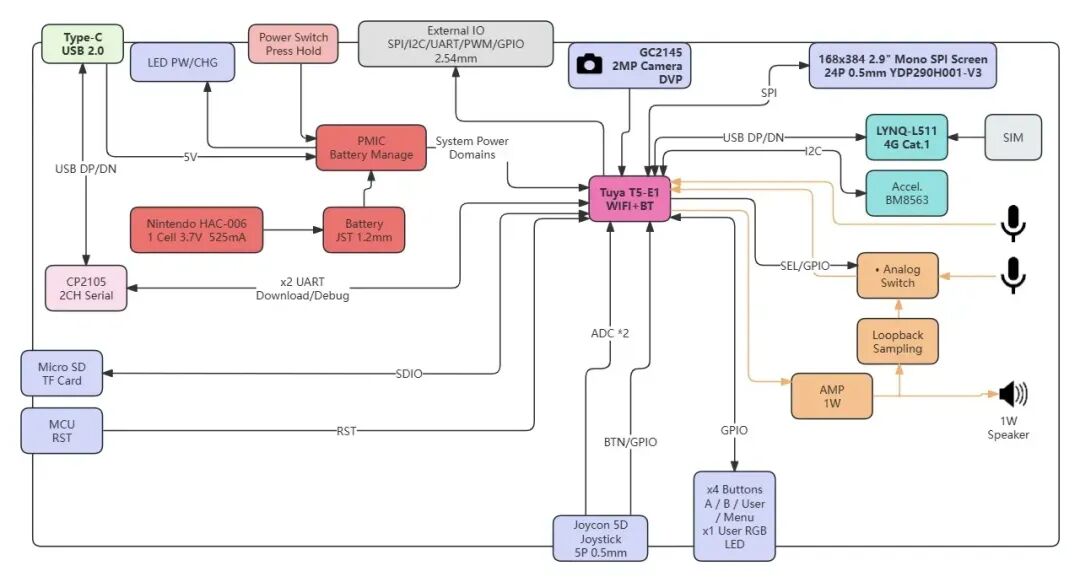

— Tuya-T5-Pocket 硬件架构
比如 App 调整音量时，云端通过 MQTT 下发 DP 数据，设备收到TUYA_EVENT_DP_RECEIVE_OBJ，再调用ai_audio_set_volume()，硬件音量和 UI 显示一起更新。这个例子不复杂，却能看出项目真正有用的地方：传感器、界面、云端和设备控制已经走在同一条通路上，不需要开发者重新拼一套事件系统。
板载 Demo 也在围绕这条通路展开。除了 AI 虚拟宠物，还有贪吃蛇、Dino Jump、BMI270 水平仪、SD 卡 TXT 电子书、虚拟键盘和 I2C 检测工具，音频、视觉、传感器、UI 和存储基本都找得到对应示例。
AI 宠物用 Health、Hungry、Clean、Happy 四项状态驱动交互，每项范围是 1～5。项目资料称 Debug 模式下状态每 3 分钟随机变化，也可以从Info → DEV: Randomize Pet Data手动触发。拍照聊天、情绪反馈和更完整的游戏机制仍在 TODO 里，所以它现在更像一个可以继续开发的样机，不是已经封装好的消费产品。

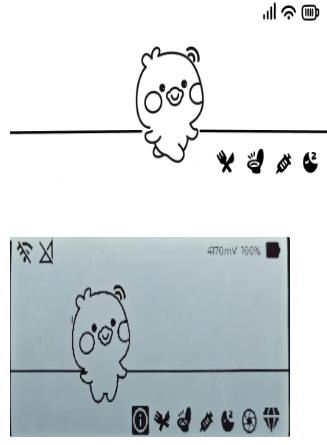

— AI 宠物示例
02
HARDWARE
扩展很多，装配更要小心
硬件扩展留得比较足。Pogo Pin 带电源和 UART，顶部 10 针排针可以引出 I2C、SPI、UART 和 GPIO；USB Type-C 2.0 同时用于充电、烧录和调试。项目还展示了温湿度、RFID 和热敏打印机等扩展方向，拿来做桌面 AI 助手、传感器终端或者带打印功能的小设备都说得通。

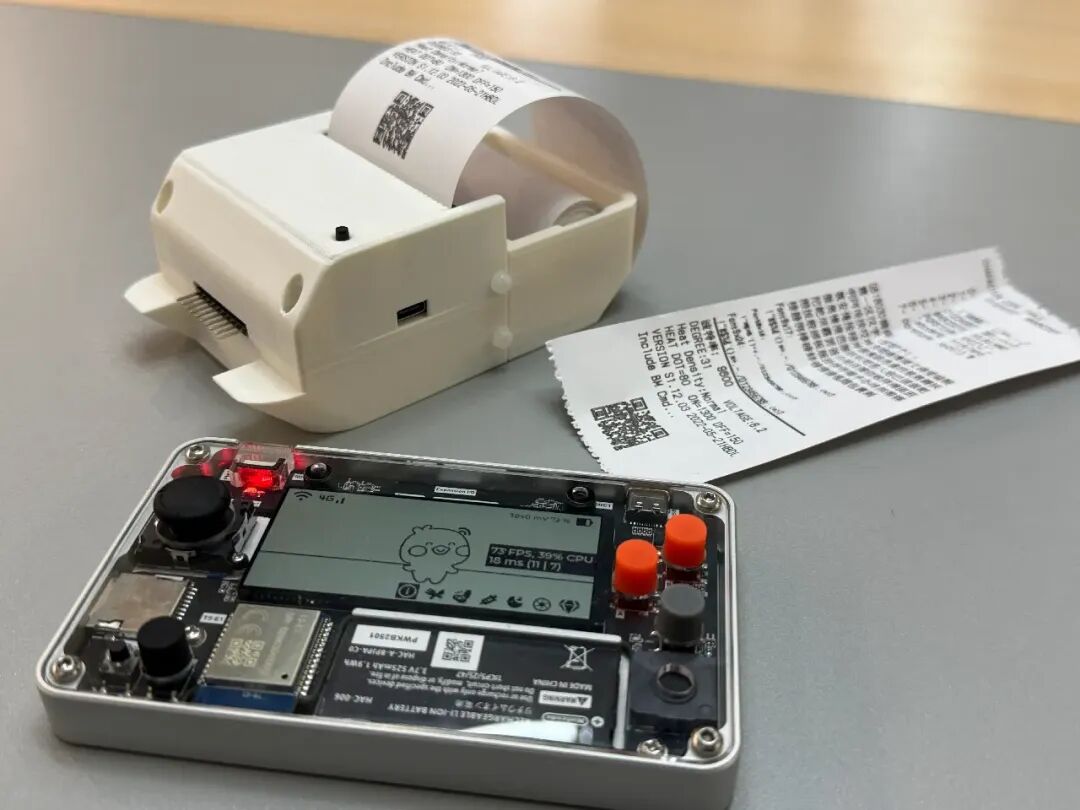

— 项目资料展示的热敏打印机扩展方向
选型说明
4G 模块可以选中移 ML307R 或移柯 L511C，资料标注两者 Pin to Pin 兼容。项目方的测试判断是，L511C 在 TuyaOpen 下的协议优化更深入，语音延时更低。这个结论和固件版本、网络环境、供应批次都有关系，做产品选型时不能只看这一句话，还是要按自己的链路重新验证。
主板是4 层、1.2 mm线宽，Pogo Pin FPC 是 2 层、0.15 mm，并使用 0.15 mm PI 补强。这里别顺手把 PI 换成钢片，项目明确提醒钢片会影响 Pogo 磁铁的磁力。

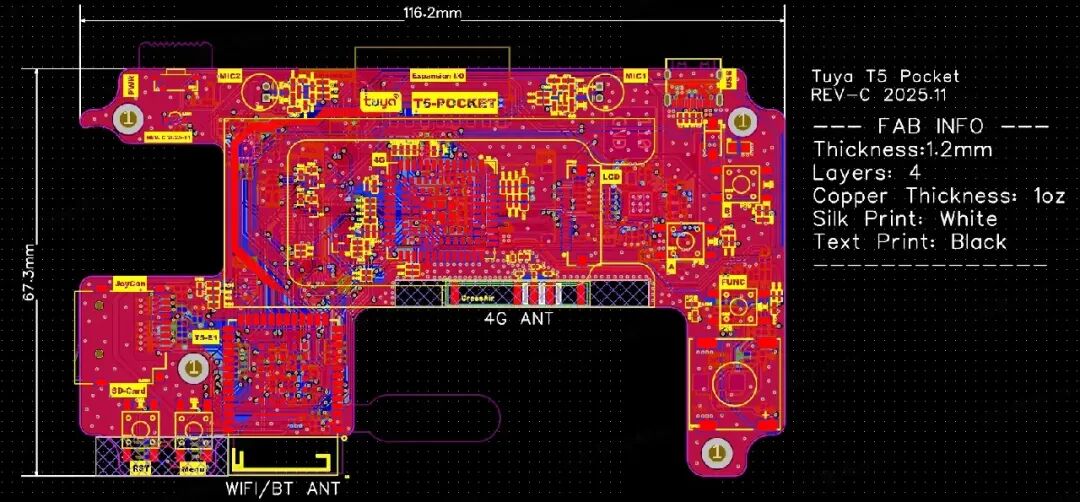

— PCB设计文件截图
复刻这台掌机，机械装配建议前往项目主页先看装配教程，避免出现装配问题。5 颗磁铁要用少量 PP 结构胶固定，Pogo Pin FPC 用 4 颗 M1.6 × 3 mm 沉头螺丝锁紧，摄像头的导电泡棉要准确对到 PCB 的 GND。
屏幕垫高件可以 3D 打印，也可以使用 3 mm 透明亚克力，正反两面贴 3 mm 双面胶。垫高件局部悬空，压屏幕时不能在悬空位置猛用力，否则可能直接把屏幕压裂。
这些细节看起来琐碎，却比“代码能不能编译”更早决定复刻能不能继续。

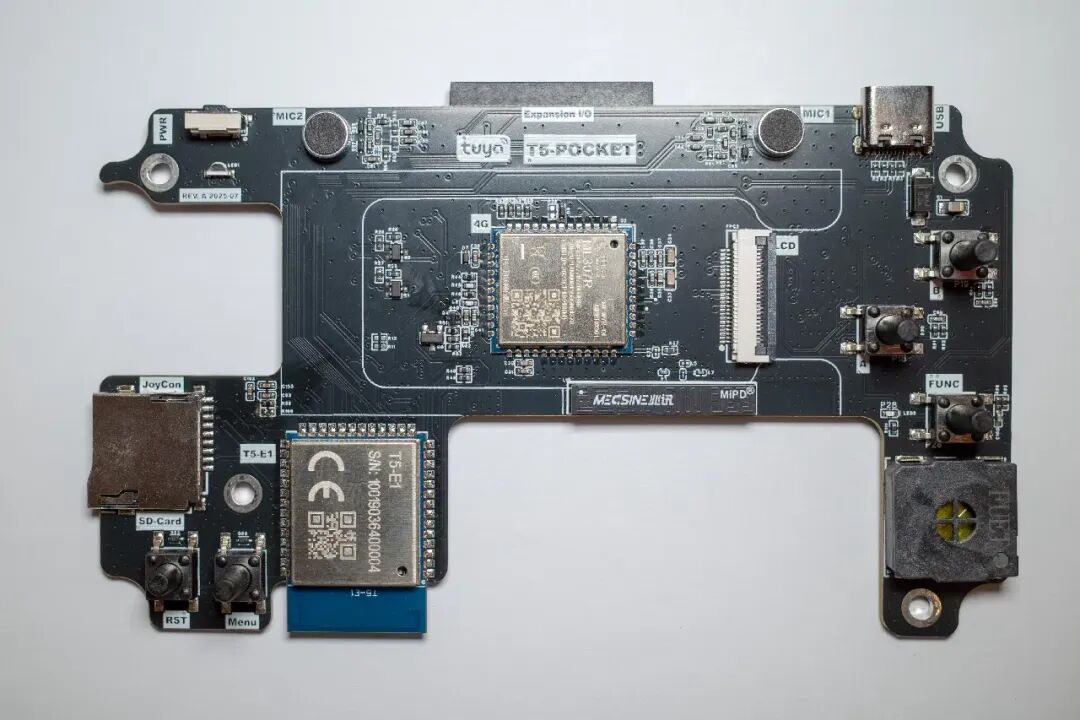

— 开发板正面与接口布局—
03
BUILD AND FLASH
先走通最短链路
软件部分可以先走最短路径。进入 TuyaOpen 根目录导出环境，再进入口袋机应用目录完成配置、编译和烧录：
...bash
cd /path/to/TuyaOpen
. ./export.sh
cd apps/tuya_t5_pocket/tuya_t5_pocket_ai
tos.py config
tos.py build
tos.py flash
Windows 使用.\export.ps1或.\export.bat。目标板选择TUYA_T5AI_POCKET；需要调整功能模块时运行tos.py config menu，按 S 保存、按 Q 退出。
不能漏
编译前要在 include/tuya_config.h 中写入与涂鸦 IoT 平台一致的 UUID 和 AUTHKEY。占位符不改，设备就无法连接云端；AUTHKEY 也不要提交到公开仓库。
烧录后电脑会识别出两个串口。CH1 用于下载和烧录，波特率由工具自适应；CH2 用于日志，固定为460800。我的建议是，先看 CH2 能不能给出正常启动日志，再继续查配网、DP 和 AI，别一上来同时排查四五层问题。
配网还有一个很硬的限制：设备只支持 2.4 GHz Wi-Fi，不支持 5 GHz。
绑定信息异常时，可以连续完成三次开关机，第四次开机会清除配对和 Wi-Fi 信息，重新进入配置流程。
∞
THE END
适合谁做
Tuya-T5-Pocket 比较适合两类开发者。一类想快速做出多模态 AI Agent 的硬件原型，不想从音频、显示、云端和设备控制重新搭框架；另一类对成品功能没那么着急，更想研究传感器、端云事件和真实交互怎样组合。
如果准备复刻，别先追求所有 Demo 一起跑。先完成上电和 CH2 日志，再处理 2.4 GHz 配网与 DP 交互，最后逐个打开摄像头、音频、AI 和扩展外设。这个顺序不花哨，但能把问题留在当前这一层，也最容易把它改成自己的设备。
项目资料地址：https://p.eda.cn/d-1381483246914633728
已包含所有硬件资料、采购BOM清单、3D打印源文件等；
目前，华秋开源硬件社区与涂鸦开发者联合主办的 涂鸦智能 T5 开源 AI 助理征集活动正在火热进行中，可以扫描下方二维码立即参与~
项目来源：华秋开源硬件社区《TuyaOpen 多模态 AI 口袋机》
项目链接：https://p.eda.cn/d-1381483246914633728
文中项目能力、测试判断与 Demo 效果为小编根据资料整理，如有出入请以作者项目主页为准。
