VBUS 开关 MOS 怎么选？ | PD电源研发必看

现在 PD 快充、氮化镓多口充电器、桌面充、移动电源，基本都离不开VBUS 开关 MOS 管。

就像日常开车变道、刹车缓冲一样，VBUS 开关管就是电源接口的 “智能交通管理员”：

设备插入及时导通供电、拔断瞬间快速关断隔离、多口切换时平稳分配功率，保障整机安全又稳定。

很多研发、产品、采购都有同感：

整机方案性能好不好、稳不稳定、发热大不大，一半都取决于 VBUS MOS 有没有选对。

本期我们分享的就是：

VBUS 功率路径开关

低压 PD 输出级

在 PD 协议芯片通过 CC 引脚完成握手前，这颗 MOSFET 保持关断，防止高压倒灌损坏不支持 PD 的老旧设备；握手成功后，它精准导通，并在检测到过流、短路异常时在微秒级时间内切断通路。

图：VBUS开关电路原理图

此外，在 PPS（可编程电源）模式下，协议芯片以 20mV 为步进微调电压，这要求 VBUS MOSFET 具备极低的导通阻抗和极高的线性度，确保输出电压精准跟踪手机电池的实时需求，将协议层的“智能”完美映射到输出端。

图：PPS协议流程图

常见设计痛点：

结合工程师实际开发场景，VBUS 开关 MOS 选型常见 4 大痛点：

多口快充插拔设备时，端口瞬间掉电、其他接口断连，用户体验差；

MOS 导通内阻偏高，长期工作发热严重，整机温升超标、过不了认证；

耐压 / 阈值电压匹配不当，高温下导通不彻底、容易漏电甚至炸管；

封装偏大占 PCB 空间，做不了轻薄化设计，适配不了小型氮化镓方案。

选型关键参数解读

ASDsemi

1、耐压值（ VDSS）

VBUS常规工况为5~20V，考虑到 AC 插拔时的浪涌以及线缆电感产生的反电动势，工程上要求VDSS为最大工作电压的 1.5 ~ 2 倍。

常规 PD (20V)：优先选择 30V 耐压，高压快充方案常选 40V 以留足安全裕量。

PD 3.1 (28V)：选择 60V耐压基本满足“留足裕量”，考虑高压尖峰、多口并联、高温老化更安全的话，可以选择 80V MOS。

2、导通电阻（Rds(on)）

VBUS 负载开关最核心的指标，直接决定了充电器的发热程度和输出电压精度。

选型红线（@VGS=4.5V）：

30W：Rds(on)≤ 15mΩ

65W：建议Rds(on)≤8mΩ，最好控制在 5mΩ~6mΩ。

100W+：单管内阻需 ≤ 5mΩ。

注意：务必使用Rds(on)@100℃进行验算，硅基 MOS 在高温下内阻会上升至常温的 1.5~1.8 倍。

3、连续电流（ID）

硬性要求保留余量≥ 最大输出电流×1.5～2 倍

30W (20V/1.5A)：≥3A（常用 10A 管）

65W (20V/3.25A)：≥6A（常用 20A 管）

100W (20V/5A)：≥10A （常用20A管）

4、封装和栅极电荷（Qg）

PD 协议在 5V/9V/12V/15V/20V 之间动态切换时，VBUS 开关需要快速响应协议芯片的指令。

选型建议:

优先选择 DFN3.3×3.3封装，适配电源小型化（30W以上）封装的低Qg型号，确保在协议芯片微弱驱动下也能实现 < 1μs 的快速开通/关断，关键是必须带裸露焊盘（Exposed Pad），否则散热不够，温升高。

5、开启电压（ VGS(th)）

Type-C 接口是一个噪声环境，CC 引脚的信号交互、VBUS 的电压跳变都会产生电磁干扰。

黄金区间：

工程上 VBUS 开关 MOS 的 VGS(th) 典型值建议集中在 1V~2V。这既保证了在 5V 驱动信号下能完全导通，又可提供足够的噪声容限，防止误触发。

6、反向耐压 / 体二极管

VDS反向耐压 ≥20V（防止 VBUS 倒灌）；

反向恢复电荷Qrr尽量小（避免插拔 / 短路时尖峰过高）

安森德半导体的实用方案

ASDsemi

作为一家更懂应用的模拟芯片和系统级芯片设计的公司，安森德半导体（ASDsemi）针对快充、多口适配器、桌面充、移动电源VBUS 开关专用场景，有成熟的MOSFET选型方案，帮大家走出眼花缭乱的参数列表，做出高可靠、高性能、低发热的快充产品。

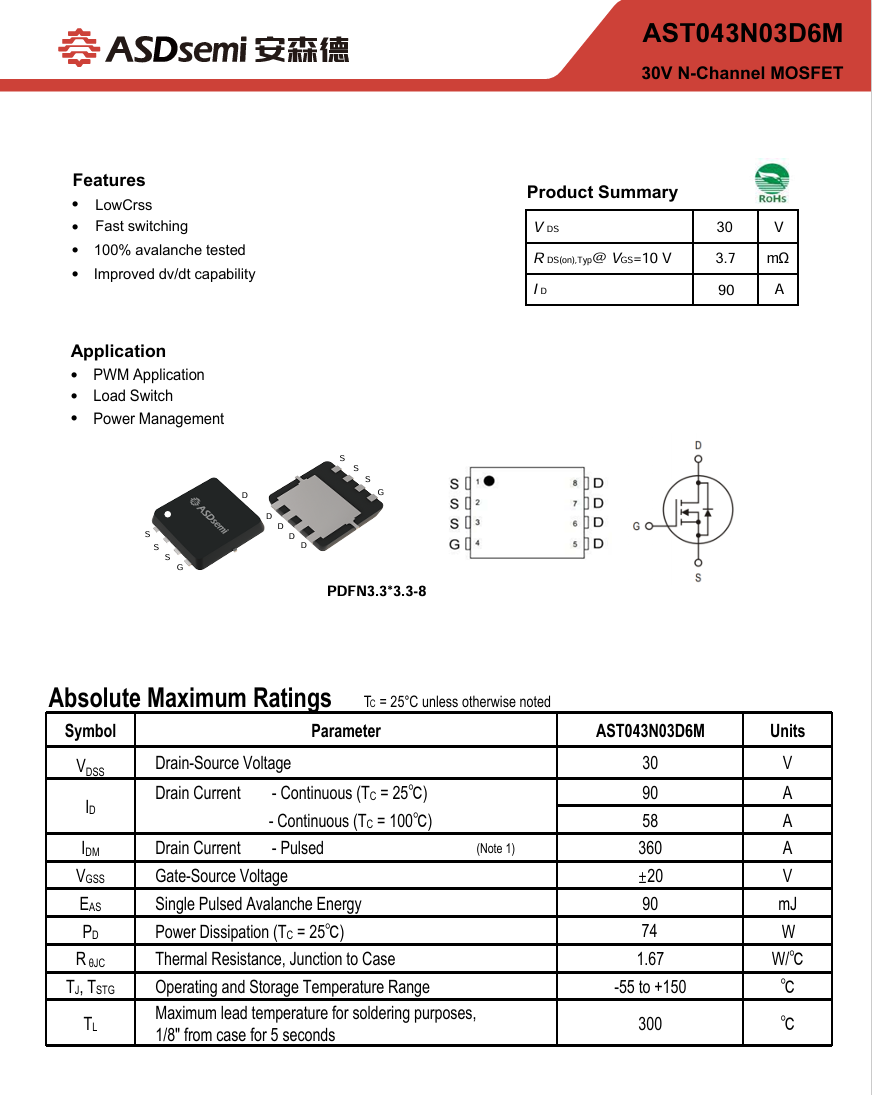

明星型号：AST043N03D6M

核心适配优势：

优选30V 标准耐压，完美匹配 VBUS 5–20V 全工况，浪涌耐受强；

超低Rds(on)设计，5.1mΩ@4.5V导通损耗小、整机温升低，轻松过温升认证，长时间满载不易掉功率；

精准匹配逻辑电平驱动，高低温工作稳定，杜绝漏电、导通不良问题；

采用 PDFN 贴片封装，节省 PCB 布局空间；

平台通用性强，适配45~100WPD快充、超薄旅充、迷你车充轻薄化设计；

Trench 工艺成熟稳定，可直接引脚兼容替代国内同等规格产品，批量一致性好，交期短、性价比更高。

图：客户PD快充产品中的AST043N03D6M实际应用

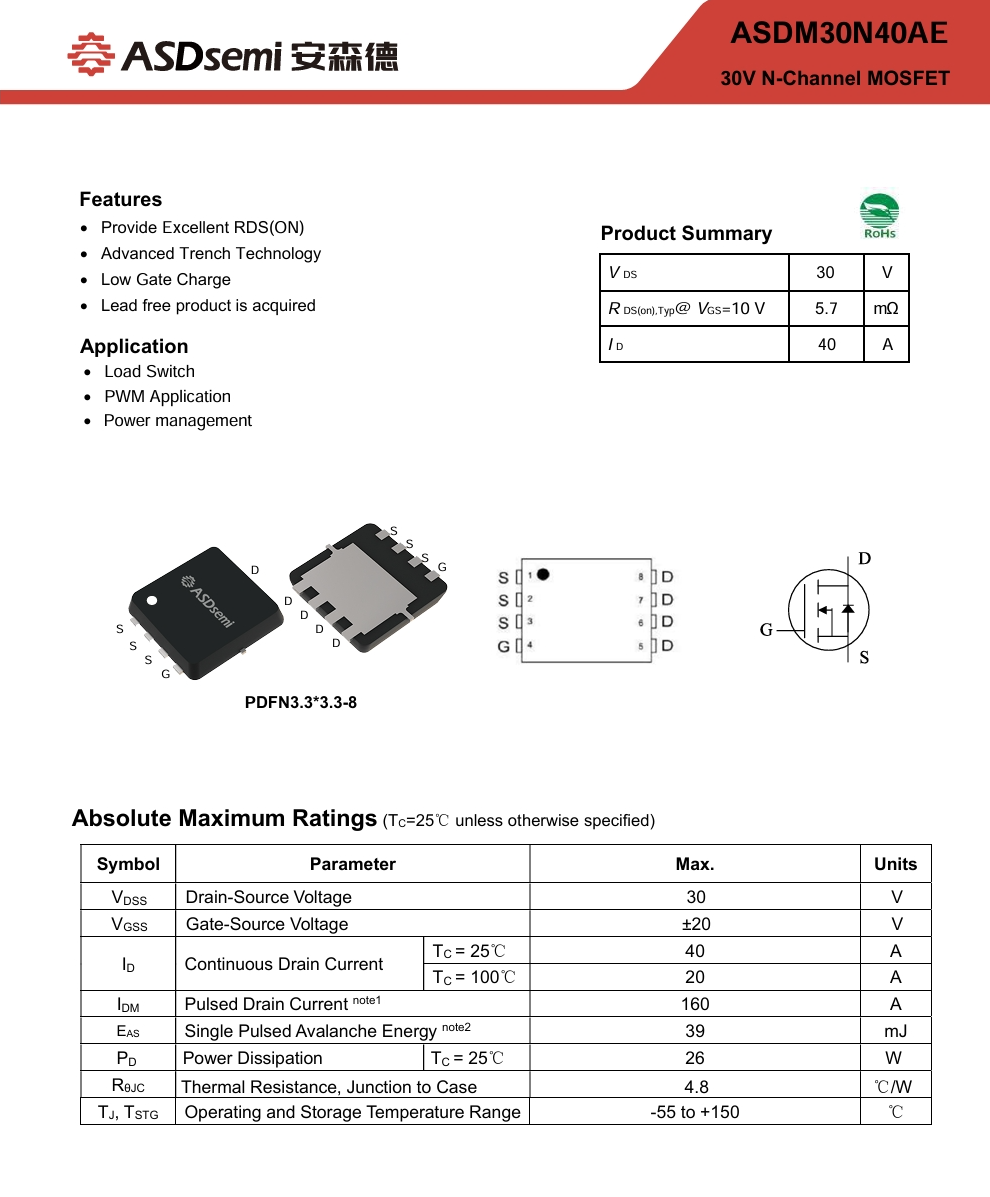

高潜力型号：ASDM30N40AE

核心适配优势：

1、极致低栅荷（Qg=13.3nC）+ 低输入电容（Ciss=1090pF）

驱动极轻松：适配普通快充 IC（如 南芯、英集芯、智融、华源智信）弱驱动能力，无需额外驱动三极管或增强电路，BOM 最简、外围极简；

开关速度快、损耗低：高频切换时开关损耗极小、发热低，适合 20W–65W 中小功率 PD 场景；

EMI 易控：低 Ciss 使驱动波形干净、振铃小，EMI 调试周期短、易过认证。

2、超小 PDFN3.3×3.3-8 封装

极致紧凑，完美适配20W–65W 超薄旅充、折叠插脚快充、迷你车充的空间限制；

散热覆铜空间充足，占板积小，厚度薄，贴合 6~8mm 超薄快充机身设计，解决 PCB 布局拥挤、被迫降功率的痛点，适合对温升和体积严格的板型；

3、 30V 耐压 + 20A 电流 + 适中导通内阻

30V 耐压精准匹配 PD VBUS 5/9/12/15V 平台，余量充足不冗余，无性能浪费；

20A@100℃电流 + 5.7/8.2mΩ 内阻，20W–65W 单口满载无压力，温升低、压降小，不缩功率；

Trench 工艺成熟，量产一致性好，全负载区间导通损耗稳定。

4、超快反向恢复（Q_rr=4.1nC）+ 稳定雪崩耐量

Qrr仅 4.1nC，VBUS 开关高速切换时反向尖峰极小，浪涌低、EMI 表现优异；

EAS=39mJ，承受 Type-C 频繁插拔、热插拔浪涌冲击能力可靠，抗烧毁、批量稳定性好；

VGS(th)=1.8V（典型），阈值稳定，批次间导通差异小、温升均匀。

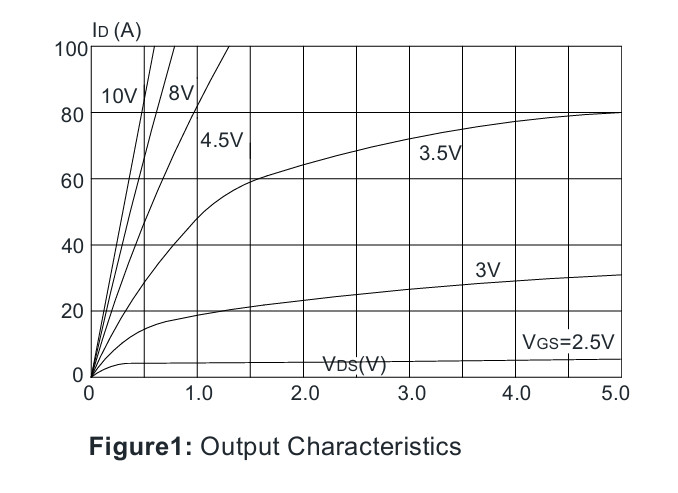

ASDM30N40AE的输出特性

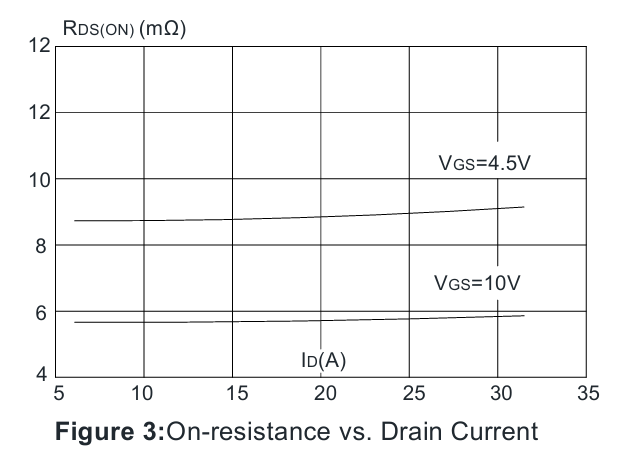

ASDM30N40AE的导通电阻和漏极电流的关系

技术服务支持

ASDsemi

咨询可提供MOS 选型表、替代型号对照表，研发工程师可以参考使用；

原厂 FAE 一对一原理图适配、PCB 布局、温升优化技术指导；

支持小批量快速送样、定制参数适配，采购备货周期短，适配项目快速量产落地。

除了MOSFET，安森德还能提供电源管理芯片定制服务。

器件用量大，安森德来帮忙！MOS选型、芯片设计均可咨询交流，我们期待陪伴您的产品做大做强！
