16 路接同一信号：偏置、增益、相关系数怎么判一致

芒果树（MangoTree）做 PXI / PXIe 模块化测试平台，板卡开发已全面接入 AI。问题很直接：一块 MT-X500 的 16 路模拟输入接到同一个信号上，到底同不同步。需求由人提，程序与自测由 AI 写；跑验证那一步，AI 说「请你跑一下」。

这次用的卡

本次用卡 MT-X500：16 路 AI、16 bit、±10 V、200 kS/s/CH，本次以 AI0 为基准通道。

图 1：标题卡。

一、需求：证明 16 路真的同步

用户原话：基于 MT-X500 做一个通道一致性 / 同步性检查程序，16 路 AI 接同一信号，比较各路的增益误差、偏置、采样时刻是否真同步。芒果树这边 AI 的回应是：MT-X500 是同步采样卡，「16 路是否真同步」本应是零偏差——这个程序正好来证明它。

二、三项测试，一个接法

设计成一个模式测三项，画面写明不用换接法，对直流 / 正弦 / 方波 / 任意信号都适用：

成品是 workspace/x500_channel_consistency.py（MT-X500 通道一致性检查程序），GUI 或命令行--cli两种跑法。

三、AI 自己写自测，抓出两类错误

自测把偏差已知地注入，看程序能否准确反算，尤其延迟的符号。第一轮结果：

图 2：注入已知偏差，负延迟实测 -101/-102。

① 周期性歧义（真 bug）：200 kHz 采 2 kHz 正弦，周期正好 100 个采样点，循环互相关每隔 100 点就有一个等高的峰（-1、-101、-201…），argmax 抓到哪个纯看噪声，于是抓到了 -101。

② 偏置差 901 μV 是自测脚本的问题，不是程序的错：给 AI1 同时注入 +0.30% 增益和 +500 μV 偏置，而基准信号本身带 0.3 V 直流。

四、两处修法

修掉周期性歧义后，延迟（正 / 负 / 零）三组全对，偏置误差仅11.3 μV（容差 100），增益误差 0.0000%，只剩相关系数 0.982 < 0.999。

画面解释是：0.982 正好是 cos(10.8°)——2 kHz 正弦在 200 kHz 采样下每点相位 3.6°，注入延迟 3 点就是 10.8°，而 corrcoef 不做时间对齐。这处必须修：真机上一旦某路有零点几个采样点的延迟，程序就会把正常情况误报成「这两路不是同一个信号」。

图 3：从需求到真机判定的完整链路。

五、接真机：16 路一次跑完

参数横条：IP 192.168.5.157、Slot 5、采样率 200kHz、AI 通道 0-15、点数/通道 100000、基准通道 AI0。

图 4：上为波形叠加，下为差值（放大 ×216），右为结果面板。

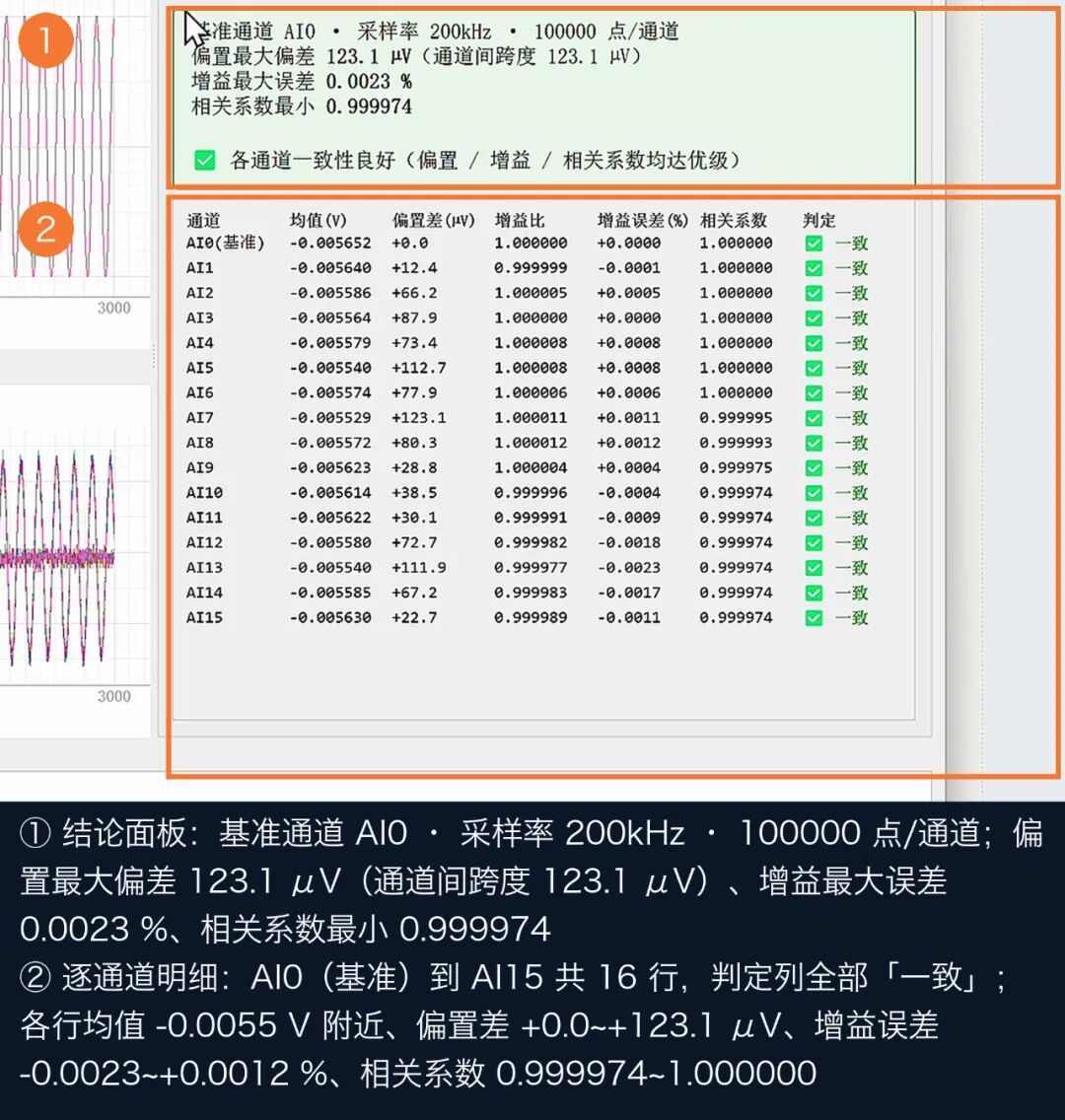

图 5：16 行明细，判定列全部「一致」。

六、怎么验证结果是真的

数据来自本次实测环境（MT-X500 一块、16 路并联同一信号、200 kHz、100000 点/通道）。换通道、换接线、换信号源，读数都会变，不作为产品指标承诺。
