【芯产品】中微爱芯达林顿阵列：灵活配置的多通道矩阵，轻载驱动选型无忧

01

简介 Introduction

中微爱芯推出达林顿晶体管阵列产品家族。该系列集成了多路独立的达林顿驱动电路，单路输出电流多级覆盖，内置输入基极电阻与输出续流二极管，可与MCU或CMOS/TTL电路连接，轻松驱动继电器、电机及LED等负载。

产品具备高耐压、高可靠性、高集成度等特点，并提供从DIP、SOP到TSSOP、SSOP等多种封装选择，是工业控制、智能家电及安防系统中离散功率器件的理想替代方案。

02

关键参数 Key parameters

产品关键参数对比如下（Tj=25℃）：

03

产品优势 Product advantages

选型灵活，覆盖面广：提供2路到8路等多种通道配置，工作电压覆盖15V至50V，满足从低压数字控制到工业级功率驱动的全方位需求；

高集成度，设计简化：内置输入电阻和续流二极管，用户无需外接，部分型号（AiP2000/AiP2603/AiP2503）内置78L05稳压器，显著节省PCB空间与BOM成本

驱动可靠，性能稳健：采用达林顿结构，电流增益高，驱动能力满足常见需求。完善的耐压和电流参数保障了在恶劣电气环境下的稳定工作；

封装齐全，适应性强：提供通孔插装（DIP）和表面贴装（SOP、TSSOP、SSOP、MSOP）等多种封装，完美适配不同工艺和生产需求。

专用设计，深度优化：除了通用驱动，还提供如AiP2918（微波炉专用）、AiP6108/E（集成IR-CUT驱动）等专用芯片，在特定领域更具性价比和可靠性。

04

典型应用 Typical application

（以AiP2003为例）

05

应用领域 Application fields

工业控制：PLC输出模块、电机驱动、继电器驱动、指示灯驱动。

智能家电：微波炉、洗衣机、空调等控制板的负载驱动。

安防与消防：门禁控制器、报警器、IR-CUT切换驱动。

办公自动化：打印机、复印机内的电机和离合器驱动。

06

结语 Conclusion

中微爱芯多通道灵巧驱动达林顿晶体管阵列产品家族，以齐全的型号、稳健的性能和卓越的可靠性，为工程师提供了灵活、经济、高效的功率接口解决方案。无论是替换离散晶体管以提升集成度，还是为新项目寻找可靠的多路驱动芯片，该系列产品都能成为您的得力之选。

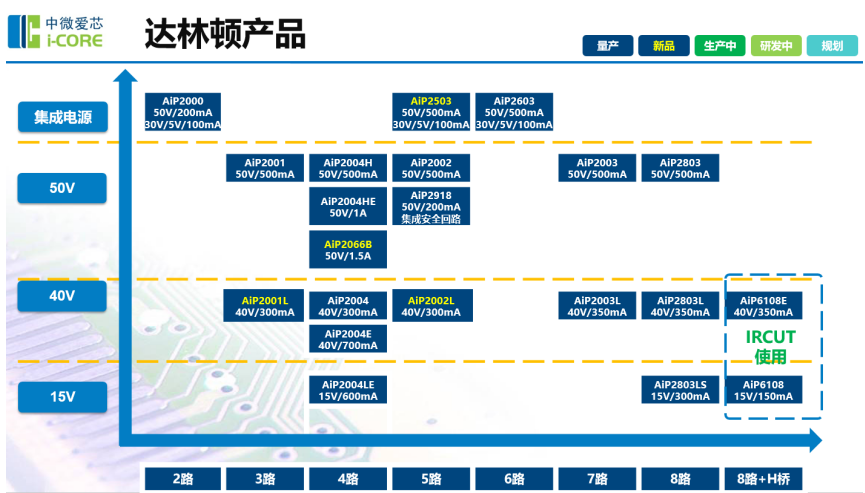

中微爱芯全系列达林顿产品如下：

如需获取更多产品详细资讯，欢迎咨询我司授权代理商及销售工程师。
