EtherNet/IP转CC-Link IEFB智能网关方案，基恩士KV-X520对接三菱Q10U印花产线改造

一、项目应用场景概况

本项目落地于浙江绍兴高端纺织数码印花智能化车间，属于纺织工业绿色转型、柔性智造高前景赛道，聚焦高端丝绸、再生纤维、高弹面料的高精度数码印花加工，主打小批量、多批次、高色牢度、零色差的定制化印花生产，彻底摒弃传统丝网印花制版周期长、损耗高、污染大的弊端，是纺织行业数字化、绿色化升级的核心标杆产线。整条生产线涵盖坯布放卷、张力调节、智能供墨、高精度数码喷印、高温定型、色牢度检测、瑕疵AI识别、成品收卷、能耗管控全流程工业自动化作业，适配当下纺织行业“小单快反、定制化生产、低碳节能”的市场趋势。

产线采用分层分布式控制架构，上层工艺配方管控与数字化溯源核心，采用基恩士KV-X520系列高速总线PLC作为EtherNet/IP总线主站设备，依托其高速运算、高精度数据处理、强抗干扰能力，对接车间印染MES系统、色彩质量追溯平台、工业物联网能耗监控平台，统筹全线印花色彩配方、定型温度曲线、生产节拍、批次参数、质量标准下发，同时负责生产数据统计、不良品分析、能耗数据汇总、全线设备总联锁管控，是整条印花产线的数字化管控中枢。

现场印花执行设备与工艺终端，采用三菱Q10UDEHCPU高端Q系列PLC搭建CC-Link IEFB高速工业总线网络并作为现场主站，集中管控数码印花喷头伺服定位系统、多通道智能供墨机组、坯布变频输送线、高温定型温控模块、面料张力传感器、色彩在线检测设备、废水能耗采集模块等核心工艺设备。由于EtherNet/IP与CC-Link IEFB为两套完全独立、无法原生互通的工业总线协议，上下层控制系统长期数据割裂，配方参数无法一键同步、工艺数据无法采集归档、设备状态无法实时监控，严重制约高端印花产品品质与生产效率。为解决异构总线通讯难题，项目部署塔讯TX161-RE-RE-CCIE/EIS智能网关，依托网关协议转换能力与内置数据采集器，实现双总线双向数据透明传输与全域工艺数据采集，适配印染车间高温高湿、电磁干扰强、24小时连续生产的严苛工况，助力车间实现柔性智造、品质可控、节能降碳的数字化升级目标。

二、网关功能简介

塔讯TX161-RE-RE-CCIE/EIS作为工业级高性能智能网关、工业网关、协议转换网关，主打EtherNet/IP与CC-Link IEFB双从站双向透明传输模式，是解决工业异构总线协议不兼容、跨品牌PLC数据孤岛的核心轻量化设备。设备可同时作为EtherNet/IP从站、CC-Link IEFB从站挂载至两条独立工业网络，无需占用主站PLC运算资源、无需大规模改写原有设备控制程序，适配老旧产线智能化改造、新产线异构组网等各类场景。设备内置高精度数据采集器，支持毫秒级工艺参数采样、本地断线缓存、断网数据补发、历史数据归档，可精准采集温度、压力、转速、色彩参数、设备能耗、故障代码等多维生产数据，无缝对接工业物联网平台、MES生产系统、质量追溯系统。硬件具备宽温运行、抗电磁干扰、防尘抗振特性，适配印染车间高温、高湿、多水汽、变频设备密集的复杂恶劣工况，支持DIN导轨快速安装、7×24小时不间断运行，广泛适配纺织印染、高端制造、绿色工业等高前景工业自动化行业。

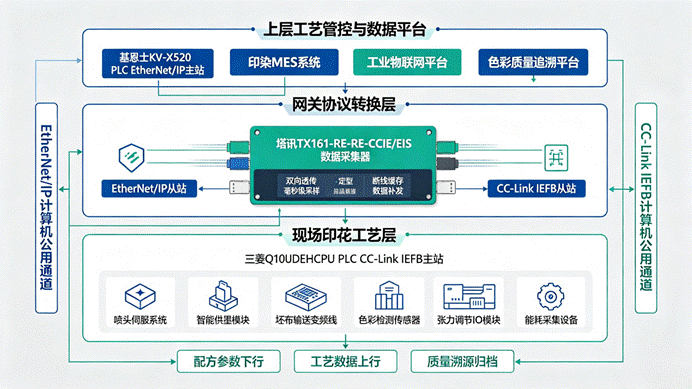

三、设备结构拓扑结构图

四、原有系统架构与项目痛点

改造前，基恩士KV-X520 EtherNet/IP上层管控系统与三菱Q10UDEHCPU CC-Link IEFB现场工艺系统物理隔离、独立运行，两套系统各司其职但无有效数据交互通道。随着市场高端定制化订单激增、客户对印花色差、色牢度、批次一致性要求持续升级，原有孤岛式控制架构的短板彻底暴露，成为制约产品品质、生产效率、绿色节能升级的核心瓶颈，主要存在五大核心痛点。

第一，柔性换产能力薄弱，批次色差问题频发。高端数码印花订单具备款式多、批次小、色彩参数差异大的特点，上层基恩士系统存储全套标准化色彩配方、定型温控曲线、张力调节参数，但因总线协议不兼容，无法直接下发至三菱现场设备系统。每次订单换型，需技术人员现场手动修改PLC工艺参数、校准喷头位置、调整供墨压力，单次换产调试耗时25分钟以上，不仅占用有效生产工时，还极易出现人工参数偏差，导致不同批次面料出现色差、透纱、露白、印花错位等瑕疵，产品批次一致性差，高端订单良品率难以保障。

第二，工艺数据孤立缺失，质量溯源与工艺优化无数据支撑。现场印花喷头运行参数、供墨压力、定型温度、面料张力、生产车速、色牢度检测结果等核心工艺数据，仅临时存储在三菱Q系列PLC本地寄存器中，无专业数据采集器进行连续采集、归档、上传。上层MES与工业物联网平台无法获取原始工艺数据，一旦出现印花瑕疵，无法精准追溯问题工序与参数偏差原因，同时无法通过大数据分析优化色彩配比与温控曲线，长期依赖人工经验调参，工艺迭代缓慢，良品率提升受限。

第三，传统改造方案成本高昂、停机损失大、改造风险高。两套PLC总线协议原生不互通，若采用加装原装通讯模块的传统改造方式，基恩士、三菱专属通讯硬件采购成本超3.6万元，且需要全面重构两端PLC程序的通讯逻辑与工艺联动逻辑。印染产线为连续性流水生产线，全线停机改造至少需要96小时，将导致订单交付延期、产能大幅亏损，同时程序大规模改动极易破坏原有成熟的印花、定型、张力控制工艺，引发批量次品，改造风险与经济风险极高，企业无法落地。

第四，设备运维被动滞后，能耗浪费严重。印染车间设备密集，印花伺服、供墨机组、定型加热设备、变频输送线能耗占车间总能耗60%以上，原有系统无法采集现场设备运行状态、实时能耗、故障代码、运行时长等数据，设备故障只能人工巡检被动抢修，隐性参数漂移、设备老化无法提前预判，非计划停机频发。同时无实时能耗数据监控，设备长期低效运行、空转耗能严重，无法实现精准节能管控，不符合纺织行业绿色低碳转型要求。

第五，普通转换设备稳定性差，工况适配性不足。印染车间常年高温、高湿、水汽粉尘混杂，且大量变频、伺服设备运行产生强电磁干扰，前期试用普通通讯转换模块，频繁出现数据丢包、参数漂移、通讯闪断问题，导致喷头定位偏差、温控波动、供墨不均，日均通讯异常2-3次，直接引发印花瑕疵、面料报废，严重制约车间工业自动化与数字化、绿色化升级进度。

五、整体解决方案

结合本项目基恩士KV-X520 EtherNet/IP主站+三菱Q10UDEHCPU CC-Link IEFB主站的双层异构总线架构，针对印染车间连续生产、高湿高温、高精度工艺、柔性换产的核心需求，采用塔讯TX161-RE-RE-CCIE/EIS工业网关双从站轻量化协议转换解决方案，无需改动原有核心印花工艺、温控、张力控制程序，低成本打通总线数据壁垒，构建“配方下发-工艺执行-数据采集-质量溯源-能耗管控-设备运维”的全流程数字化闭环体系。

（一）项目硬件配置清单

设备名称	具体型号	数量	部署位置
EtherNet/IP主站PLC	基恩士KV-X520系列PLC	1台	车间中控总控制柜
CC-Link IEFB主站PLC	三菱Q10UDEHCPU+QJ71GF11-T2通讯模块	1套	印花产线就地工艺控制柜
协议转换智能网关	塔讯TX161-RE-RE-CCIE/EIS	1台	就地控制柜DIN导轨安装
工业以太网交换机	8口工业网管交换机	2台	中控柜、就地控制柜各1台
配套辅材	24VDC稳压电源、防水屏蔽网线、总线终端电阻、防潮阻燃线槽	若干	柜体防潮标准化布线

（二）组网架构设计

整套系统采用双总线物理隔离、网关透明中转的高稳定组网模式，彻底规避水汽、粉尘、电磁干扰引发的网络故障。基恩士KV-X520 PLC接入中控工业交换机，通过防水屏蔽网线对接网关EtherNet/IP端口，网关以标准从站身份接入EtherNet/IP总线，接收上层色彩配方、温控参数、生产节拍、换产指令；三菱Q10UDEHCPU通过CC-Link IEFB通讯模块接入现场工业交换机，对接网关CC-Link IEFB端口，网关作为远程从站被三菱主站轮询读写。两条总线网络完全独立，物理层互不干扰，杜绝网络风暴与信号串扰，所有跨协议数据解析、转换、封装、转发均由网关独立完成，全程保留原有成熟印花工艺控制逻辑，改造零风险、零工艺改动。

（三）网关数据映射与功能配置

结合高端数码印花工艺质控与能耗管控需求，精细化配置双向数据映射区间。下行数据通道（基恩士→三菱）分配220字节数据空间，传输印花色彩配方、喷头运动参数、定型温度阈值、面料张力参数、生产启停指令、批次编号、安全联锁信号；上行数据通道（三菱→基恩士）分配200字节数据空间，上传喷头运行状态、实时供墨压力、定型温度曲线、面料张力数值、色牢度检测结果、设备故障代码、单工序能耗数据、良品计数。网关内置高性能数据采集器，支持毫秒级连续采样，具备断线缓存、数据自动补发、历史数据本地存储功能，保障印花工艺数据零丢失，同步将全域数据实时推送至工业物联网平台与MES溯源系统，实现工艺可视化、质量可溯源、能耗可管控。同时开启链路心跳检测、断线告警、数据校验纠错功能，适配印染车间恶劣工况，保障7×24小时连续稳定运行。

六、项目详细实施过程

本项目利用企业月度设备保养窗口期错峰施工，全程仅停机6小时，最大程度减少订单生产损失，整体实施流程标准化、轻量化、无工艺改动，分为硬件防潮安装布线、网关参数固化配置、PLC通讯子程序编写、点对点精准调试、全线满载联调五大阶段有序落地。

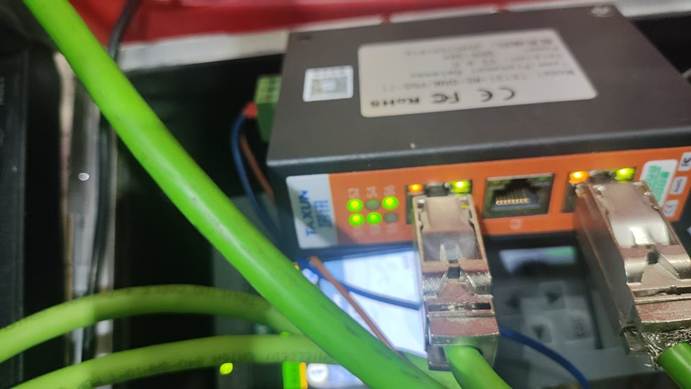

第一阶段：硬件防潮安装与标准化布线。将TX161智能网关卡装至就地控制柜防潮DIN导轨，接入稳定24VDC供电，完成设备接地防潮、防静电处理，适配车间高湿工况。区分EtherNet/IP与CC-Link IEFB专用防水屏蔽网线，分别接入对应工业交换机端口，严格执行强弱电分槽布线，通讯线缆远离定型机加热动力线缆、伺服变频线缆，规避电磁耦合干扰与水汽腐蚀。完成线路导通、绝缘、阻抗匹配测试，规范接入总线终端电阻，保证总线信号稳定无失真，杜绝潮湿环境引发的信号衰减问题。

第二阶段：网关参数配置与固化存储。调试电脑直连网关调试端口，启动塔讯专属配置软件，优先配置EtherNet/IP从站参数，精准匹配基恩士KV-X520网段地址，设置通讯刷新周期、输入输出字节长度、从站设备编号；随后切换CC-Link IEFB配置界面，适配三菱Q系列总线参数，设置网关逻辑站号、占用站点数量，开启链路心跳检测、断线声光告警、本地数据缓存、异常日志记录功能。按照印花工艺数据清单完成双向寄存器一一精准映射，将所有配置参数固化至网关闪存，断电永久保存，无需重复调试。

第三阶段：两端PLC通讯子程序编写。基恩士KV-X520端使用KV Studio软件，新增轻量化后台EtherNet/IP通讯子程序，周期扫描网关上传的工艺与设备数据，同步下发配方与控制指令，子程序优先级最低，不干涉原有工艺管控主程序。三菱Q10UDEHCPU端使用GX Works3软件，新增CC-Link IEFB从站读写子程序，周期性接收上层工艺参数，同步上传印花设备运行状态、工艺数据、能耗数据，完全不影响喷头定位、供墨控制、定型温控、面料张力调节等核心工艺逻辑，保障印花精度与产品品质。

第四阶段：点对点双向通讯精准调试。分段完成双向通讯校验，下行测试：中控端切换不同面料、不同色彩印花配方，三菱PLC实时同步接收参数，无延迟、无偏差、无数据丢失；上行测试：人为模拟供墨压力异常、温控超标、张力失衡、喷头故障等场景，现场异常数据与故障代码可实时上传至中控系统，物联网大屏即时弹窗告警。长时间高频数据传输测试，实测通讯延时稳定在8-12ms，数据传输精准稳定，完全满足高精度印花工艺的实时控制需求。

第五阶段：全线满载联调与72小时拷机测试。恢复印花产线满负荷连续生产，全天候监测网关通讯状态、总线报文、工艺数据完整性、物联网平台与MES系统数据同步情况，微调网关数据刷新周期，优化配方下发响应速度与工艺采集精度。全面验证配方切换、工艺执行、数据溯源、故障预警、能耗采集全流程功能，所有指标达标后，网关正式投入常态化不间断运行。

七、实施前后效果量化对比

对比维度	改造前状态	改造后状态	量化收益
订单换产效率	人工现场改参，单次换产25min+	系统一键配方下发，换产耗时≤2min	换产效率提升92%，有效产能提升13%
通讯运行稳定性	日均2-3次通讯异常、参数漂移	全年零通讯故障，数据100%精准	彻底杜绝通讯问题引发的印花瑕疵
产品良品率	94.2%，批次色差、错位瑕疵多发	98.9%，批次一致性大幅提升	每月减少面料报废成本4.6万元
数据管控能力	数据孤立，无采集、无溯源、无优化依据	数据采集器全自动采集，云端全程溯源	支撑工艺迭代，满足高端客户质检溯源要求
改造投入与停机损失	原装模块成本3.6万+停机96h	网关低成本投入+仅停机6h	综合改造成本降低86%，停产损失极低
能耗与运维管控	能耗无监控、设备被动抢修	物联网实时能耗监测、预防性维护落地	车间单月能耗降低8.2%，故障停机下降78%

八、项目总结

本高端印染数码印花生产线改造项目，依托塔讯TX161-RE-RE-CCIE/EIS工业网关、智能网关优秀的双从站协议转换性能，低成本、短周期、零工艺风险打通了基恩士EtherNet/IP与三菱CC-Link IEFB两大异构总线协议的通讯壁垒。项目最大程度保留了原有成熟的印花、温控、张力控制核心工艺，仅通过轻量化网关部署实现跨品牌PLC系统的双向数据透明交互，完美适配印染车间高温、高湿、粉尘、强电磁干扰的恶劣生产工况，契合纺织行业柔性智造、绿色低碳、品质升级的发展趋势。

网关搭载的高性能数据采集器，实现了印花工艺参数、设备状态、质量数据、生产能耗的全域实时采集与工业物联网云端同步，彻底解决了传统印染产线数据孤岛、换产低效、批次色差、能耗浪费、运维滞后等行业痛点，全面完善了车间工业自动化生产体系与数字化质控、节能管控体系。改造后产线柔性生产能力、产品良品率、节能水平、运维效率大幅提升，为企业承接高端定制订单、降本增效、绿色转型提供了核心支撑。本方案通用性、可复制性极强，可广泛应用于数码印花、面料染色、定型整理、家纺织造等各类纺织智能制造场景，是传统纺织产业数字化轻量化升级的优质落地范本。
