三菱PLC与西门子PLC如何实现485通讯？

三菱PLC与西门子PLC实现485通讯，通常需要通过一个中间设备来完成通信协议的转换，因为两者支持的通信协议不同。三菱PLC通常支持Modbus RTU协议通过485接口进行通信，而西门子PLC则常采用Profinet等工业以太网协议。以下是实现两者485通讯的一种常见方案：

一、所需硬件与设备

1. 三菱PLC：支持485通信接口，如三菱FX系列PLC配备Fx3U-485-BD板。

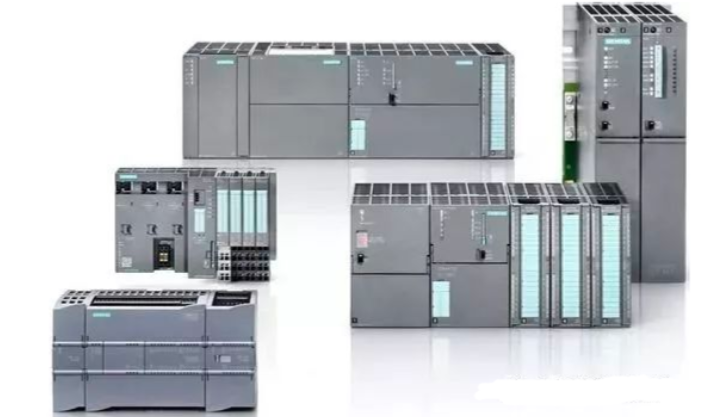

2. 西门子PLC：支持Profinet协议的PLC，如西门子S7-1200系列。

3. Modbus RTU转Profinet网关：如兴达易控Modbus RTU转Profinet网关（XD-MDPN100），用于协议转换。

4. 屏蔽双绞线：用于连接三菱PLC与网关的485接口。

5. RJ45网线：用于连接网关与西门子PLC的Profinet网络。

二、连接与配置步骤

1. 硬件连接：

●将三菱PLC的485通信口通过屏蔽双绞线接入网关的RS-485接口。

●网关另一端通过RJ45接口接入Profinet网络，与西门子PLC组成星型拓扑结构。

2. 三菱PLC配置：

●设置三菱PLC的485通信参数，如波特率、数据位、停止位和校验方式等，确保与网关的相应设置匹配。例如，可以将波特率设置为19200bps，数据位设置为8位，偶校验，停止位设置为1位（具体设置可能因设备型号而异）。

3. 网关配置：

●在网关配置工具中建立Modbus从站地址表，定义保持寄存器的映射范围。这有助于网关正确解析和转换来自三菱PLC的数据。

●确保网关的485接口和Profinet接口配置正确，以便与三菱PLC和西门子PLC进行通信。

4. 西门子PLC配置：

●在西门子TIA Portal中导入GSD文件（通用站描述文件），以便将网关识别为Profinet设备。

●为网关分配输入输出地址，并在西门子PLC的程序中使用这些地址来访问来自三菱PLC的数据。

5. 验证与测试：

●使用Modscan等软件抓取网关数据，确认物理层连通性。

●通过西门子HMI强制写入布尔量，观察三菱PLC输出点响应，以验证功能正确性。

●模拟高速通信场景，检验丢包率是否低于可接受范围（如0.1%），以确保通信的稳定性和可靠性。

三、注意事项

1. 接线与屏蔽：在连接485接口时，应确保正确的接线方式，包括A、B信号线的准确连接，并采取适当的屏蔽措施以减少信号干扰。

2. 参数匹配：在配置三菱PLC和网关的485通信参数时，应确保它们之间的匹配性，以避免通信失败或数据错误。

3. 网关选择与配置：选择性能稳定、功能强大的网关设备，并根据实际需求进行正确的配置和调试。

4. 故障排查：在出现通信问题时，应按照“信号流”顺序进行排查，包括检查485终端电阻、网关供电稳定性以及PLC程序中的寄存器地址等。

综上所述，通过选择合适的硬件设备和正确的连接与配置步骤，可以实现三菱PLC与西门子PLC之间的485通讯。这有助于工业自动化系统中不同品牌PLC之间的数据交互和集成。
