做嵌入式Android开发的同学，大概率遇到过USB触控面板（TP）的适配坑——比如XY轴反转：明明点屏幕左边，系统却识别成右边；向上滑动，页面反而向下走。最近在RK3588平台调试USB TP时，就碰到了这个问题，TP供应商给的方案是改TP端固件，但需要重新烧录TP程序、协调供应商联调，操作麻烦还耗时间。

后来我们换了个思路：直接在Android系统端修改TP上报的坐标数据，不用动TP硬件/固件，半小时就搞定了。今天就把这个实战方案拆解清楚，附上核心patch解析，希望能帮到有同样需求的同学。

一、问题回顾：RK3588 USB TP的“反向”烦恼

先明确下我们遇到的具体问题：

在RK3588 Android 12/13系统上，接入某款USB TP后，触控功能正常，但坐标映射完全反了——比如TP物理坐标的X轴（横向）对应系统的Y轴（纵向），且单轴方向还存在反转（比如按TP右侧，系统识别为左侧）。

最初联系TP供应商，得到的解决方案是：

1.提供TP的固件烧录工具；

2.修改TP内部的坐标映射参数；

3.重新烧录固件到TP芯片。

但这个方案有明显痛点：

•需额外安装烧录工具，部分工具还依赖Windows系统；

•烧录过程有风险，操作不当可能导致TP变砖；

•若后续换批次TP，可能需要重复适配，灵活性差。

既然TP是通过USB HID协议向系统上报坐标数据，那能不能在系统驱动层拦截并修改这些数据？答案是肯定的——这就是我们最终采用的方案。

二、核心方案

1.核心逻辑：hid-multitouch.c（坐标转换的关键）

文件路径：kernel-5.10/drivers/hid/hid-multitouch.c

这是USB HID多点触控驱动的核心文件，我们的坐标反转+交换逻辑就加在这里。TP上报的原始X/Y坐标会经过这个文件处理后，再传递给Android输入子系统，所以在这里修改数据最直接有效。

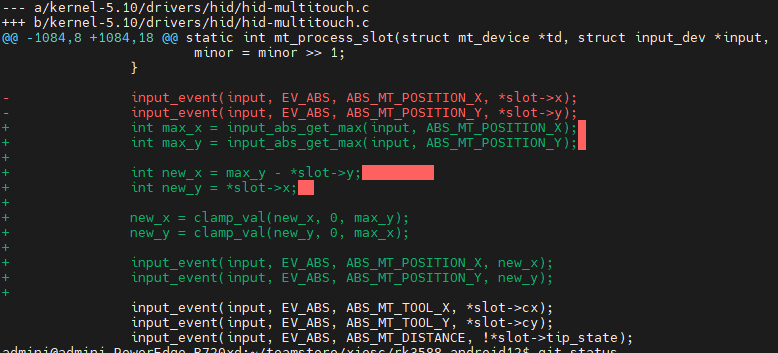

先看原代码和修改后的对比：

// 原代码（直接上报原始坐标）input_event(input, EV_ABS, ABS_MT_POSITION_X, *slot->x);input_event(input, EV_ABS, ABS_MT_POSITION_Y, *slot->y);// 修改后（先转换坐标，再上报）intmax_x = input_abs_get_max(input, ABS_MT_POSITION_X);intmax_y = input_abs_get_max(input, ABS_MT_POSITION_Y);intnew_x = max_y - *slot->y; intnew_y = *slot->x; new_x = clamp_val(new_x,0, max_y);new_y = clamp_val(new_y,0, max_x);input_event(input, EV_ABS, ABS_MT_POSITION_X, new_x);input_event(input, EV_ABS, ABS_MT_POSITION_Y, new_y);

这部分是核心，必须逐行理解：

步骤1：获取TP的最大坐标值

intmax_x = input_abs_get_max(input, ABS_MT_POSITION_X);intmax_y = input_abs_get_max(input, ABS_MT_POSITION_Y);

•input_abs_get_max：Linux输入子系统提供的API，用于获取指定输入设备（这里是USB TP）的“绝对坐标最大值”；

•比如TP的分辨率是1920x1080，那么max_x=1919，max_y=1079（坐标从0开始计数）；

•为什么要获取最大值？因为后续要通过“最大值-原始坐标”实现单轴方向反转。

步骤2：坐标交换+方向反转

intnew_x = max_y - *slot->y; intnew_y = *slot->x;

这两行是解决“XY轴反转”的关键，我们用一个实际例子理解：

假设TP原始上报坐标是（x=200，y=500），且TP的max_x=1919，max_y=1079：

•原逻辑：系统收到X=200，Y=500（对应错误的轴映射）；

•新逻辑：

new_x = 1079 - 500 = 579（用Y轴最大值减原始Y，实现Y轴反转，再作为新X）；

new_y = 200（直接把原始X作为新Y，实现XY轴交换）；

最终系统收到X=579，Y=200，正好修正了轴反转问题。

步骤3：限制坐标范围（防异常）

new_x= clamp_val(new_x,0, max_y);new_y= clamp_val(new_y,0, max_x);

•clamp_val：Linux内核的工具函数，作用是“将数值限制在指定范围内”（小于最小值则取最小值，大于最大值则取最大值）；

•为什么需要？防止TP上报异常数据（比如负数、超出最大值），导致系统识别到“无效坐标”，出现触控漂移或无响应；

•比如new_x计算后是- 10，会被修正为0；若new_x是1080（超过max_y=1079），会被修正为1079。

三、测试验证：修改后效果如何？

修改完上述3个文件后，按以下步骤验证：

1.重新编译RK3588内核；

2.将编译后的内核镜像（boot.img）烧录到RK3588开发板；

3.接入USB TP，测试触控功能。

验证结果：

•单点触控：点击屏幕任意位置，光标精准对应，无偏移；

•滑动操作：向上/下/左/右滑动，页面滚动方向完全正确；

•多点触控：双指缩放图片、双指旋转，功能正常无异常；

•边缘测试：点击TP边缘区域，无“超出范围”或“无响应”问题。

整个适配过程从修改代码到验证通过，流程简单，比供应商提供的“改TP固件”方案效率高太多。

四、实用小贴士：适配其他TP的扩展思路

这个方案的优势在于“通用性”——如果后续换其他型号的USB TP，只要遇到类似的“轴反转”或“方向反”问题，都可以参考这个思路修改，只需调整hid-multitouch.c中的坐标转换公式：

问题类型	调整思路	示例公式（假设原始x/y，max_x/max_y）
仅XY轴交换	new_x =原始y；new_y =原始x	new_x=*slot->y; new_y=*slot->x
仅X轴方向反	new_x = max_x -原始x；new_y =原始y	new_x=max_x-*slot->x; new_y=*slot->y
仅Y轴方向反	new_x =原始x；new_y = max_y -原始y	new_x=*slot->x; new_y=max_y-*slot->y
XY轴交换+双轴方向反	new_x = max_y -原始y；new_y = max_x -原始x	new_x=max_y-*slot->y; new_y=max_x-*slot->x

修改前必做的准备：

用getevent命令查看TP的原始坐标数据（Android终端执行getevent -l），确认原始x/y的范围和上报规律，再针对性调整公式，避免盲目修改。

五、总结：嵌入式适配的“灵活思维”

这次RK3588 USB TP的适配，本质上是“绕开硬件限制，用软件灵活解决问题”。在嵌入式开发中，我们常会遇到“硬件端修改麻烦”的场景，此时不妨多想想：

•驱动层能不能拦截数据做处理？

•系统层有没有API能适配需求？

•应用层能不能通过配置兼容差异？

毕竟，软件的灵活性才是嵌入式开发的“核心优势”。如果大家在TP适配中还遇到过其他坑（比如多点触控失效、触控延迟），欢迎在评论区分享，我们一起探讨解决方案～
