深度解析RK806 PMIC驱动：从寄存器到实际应用（实现长按电源键开机）

RK806是瑞芯微（Rockchip）推出的一款高性能电源管理IC（PMIC），广泛应用于基于瑞芯微芯片的嵌入式设备中。其Linux驱动基于MFD（Multi-Function Device）框架开发，集成了电源键、电压调节、中断处理等核心功能。本文将从驱动架构、核心代码、关键功能到实际扩展，全面解析RK806驱动的实现逻辑。

一、RK806驱动整体架构

RK806驱动采用Linux MFD框架设计，将PMIC的多个功能（如引脚控制、电源键、电压调节器）拆分为独立的子设备，核心特点如下：

•基于regmap管理寄存器读写，简化底层硬件操作；

•通过reg_field抽象寄存器位段，降低位操作复杂度；

•基于中断芯片（regmap_irq_chip）处理各类硬件中断；

•支持设备树（DT）配置，实现驱动参数的灵活定制；

•提供sysfs调试接口，方便寄存器读写调试。

驱动核心文件为rk806-core.c，整体流程可概括为：寄存器字段定义→设备初始化→子设备注册→中断初始化→功能配置。

二、核心代码模块解析

1.寄存器字段抽象：reg_field数组

RK806的寄存器操作是驱动的基础，代码中通过rk806_reg_fields数组定义了所有关键寄存器的位段映射，涵盖：

•电源使能（BUCK/LDO的EN位）：如BUCK1_EN、NLDO1_EN等；

•电压配置（ON/SLP模式电压）：如BUCK1_ON_VSEL、PLDO3_SLP_VSEL等；

•中断状态/配置：如INT_POL、VB_LO_STS等；

•系统配置：如PWRON_ON_TIME（电源键开机延时）、DEV_OFF（设备关机）等。

示例代码（电源使能位段）：

[BUCK1_EN] = REG_FIELD(0X00,0,0), // 0x00寄存器的0位为BUCK1使能[NLDO1_EN] = REG_FIELD(0x03,0,0), // 0x03寄存器的0位为NLDO1使能[DEV_OFF] = REG_FIELD(0x72,0,0), // 0x72寄存器的0位为设备关机控制

通过regmap_field_read/write接口，可直接操作这些位段，无需手动计算寄存器偏移和掩码，大幅简化代码。

2. MFD子设备注册

RK806驱动通过mfd_cell数组注册子设备，对应PMIC的不同功能模块：

staticconststructmfd_cell rk806_cells[] = { { .name ="rk806-pinctrl", }, // 引脚控制子设备 { .name ="rk805-pwrkey", // 电源键子设备 .num_resources = ARRAY_SIZE(rk806_pwrkey_resources), .resources = &rk806_pwrkey_resources[0], }, { .name ="rk806-regulator", }, // 电压调节器子设备};

子设备通过devm_mfd_add_devices接口注册，由MFD框架管理，实现功能解耦。

3.中断处理机制

RK806的中断包括电源键、低电压（VB_LO）、VDC电压变化等，驱动通过regmap_irq_chip实现中断管理：

（1）中断定义

staticconststructregmap_irq rk806_irqs[] = { REGMAP_IRQ_REG(RK806_IRQ_PWRON_FALL,0, RK806_INT_STS_PWRON_FALL), REGMAP_IRQ_REG(RK806_IRQ_VB_LO,0, RK806_INT_STS_VB_LO), REGMAP_IRQ_REG(RK806_IRQ_VDC_RISE,0, RK806_INT_STS_VDC_RISE),};

（2）中断初始化

ret = devm_regmap_add_irq_chip(rk806->dev, rk806->regmap, rk806->irq, IRQF_ONESHOT | IRQF_SHARED, 0, &rk806_irq_chip, &rk806->irq_data);

（3）典型中断处理

以低电压（VB_LO）中断为例，驱动实现了低电压阈值配置和中断注册：

staticintrk806_low_power_irqs(structrk806 *rk806){ // 配置低电压触发方式为中断 rk806_field_write(rk806, VB_LO_ACT, VB_LO_ACT_INT); // 配置低电压阈值（2800~3500mV） rk806_field_write(rk806, VB_LO_SEL, (pdata->low_voltage_threshold -2800) /100); // 注册中断处理函数 ret =devm_request_threaded_irq(rk806->dev, vb_lo_irq, NULL, rk806_vb_low_irq, IRQF_TRIGGER_HIGH | IRQF_ONESHOT, "rk806_vb_low", rk806);}

4.设备初始化流程

rk806_device_init是驱动的核心初始化函数，流程如下：

1.分配寄存器字段映射（devm_regmap_field_alloc）；

2.读取芯片ID/版本信息（CHIP_NAME_H/L、CHIP_VER）；

3.解析设备树参数（rk806_parse_dt）：如低电压阈值、关机电压阈值、VDC唤醒使能等；

4.中断初始化（rk806_irq_init）：配置中断极性（如INT_POL为低电平有效）；

5.注册中断芯片和MFD子设备；

6.引脚控制初始化（rk806_pinctrl_init）；

7.低电压/VDC中断初始化（rk806_low_power_irqs/rk806_vdc_irqs_init）；

8.创建sysfs调试节点。

5.调试接口：sysfs节点

驱动提供了debugsysfs节点（对应rk806_master_attrs/rk806_slaver_attrs），支持读写寄存器：

•写操作：echo w [addr] [value] > debug（写入寄存器）；

•读操作：echo r [addr] > debug（读取寄存器）。

示例代码（写寄存器逻辑）：

case'w': ret = sscanf(buf,"%c%x%x", &cmd, &input[0], &input[1]); addr = input[0] &0xff; data = input[1] &0xff; regmap_write(rk806->regmap, addr, data); regmap_read(rk806->regmap, addr, &data);//回读验证 pr_info("new:%x%xn", addr, data); break;

该接口可快速调试寄存器配置，无需修改驱动代码，是开发/调试阶段的重要工具。

三、关键功能扩展：电源键3秒检测逻辑

在嵌入式设备中，常需实现“电源键长按3秒开机/短按关机”的逻辑，代码中注释的rk806_check_pwrkey_3s函数正是该需求的实现，核心思路：

1.循环检测PWRON_STS（电源键状态），每100ms检测一次，累计3秒；

2.若中途检测到按键松开，触发硬件关机（写入DEV_OFF字段）；

3.若3秒内按键持续按下，配置开机参数并唤醒系统。

核心代码实现：

staticintrk806_check_pwrkey_3s(structrk806 *rk806){ intcheck_count =0; intmax_check =30;// 30×100ms=3000ms intpwr_on_sts; while(check_count < max_check) { // 读取电源键状态 pwr_on_sts = rk806_field_read(rk806, PWRON_STS); if(pwr_on_sts < 0)returnpwr_on_sts; // 按键松开，触发关机 if(pwr_on_sts ==1) { dev_info(rk806->dev,"PWRON released, trigger shutdown...n"); returnrk806_field_write(rk806, DEV_OFF,0x01); } msleep(100); check_count++; } // 3秒长按，触发开机 dev_info(rk806->dev,"PWRON pressed 3s, trigger boot...n"); rk806_field_write(rk806, PWRON_ON_TIME,0x00);// 配置开机延时500ms pm_wakeup_dev_event(rk806->dev,5000,true);// 唤醒系统 return0;}

该逻辑可直接集成到rk806_device_init中，实现电源键的定制化操作。

四、实际应用与调试技巧

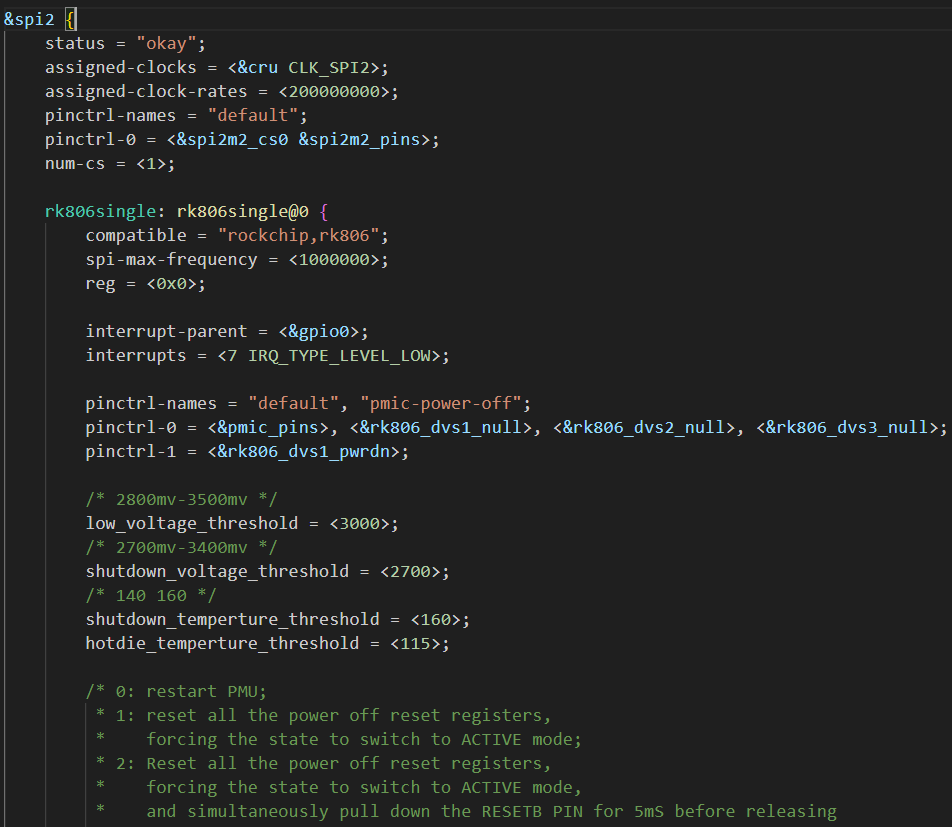

1.设备树配置示例

RK806的参数可通过设备树灵活配置，无需修改驱动代码：

rk806: pmic@0{ compatible ="rockchip,rk806"; low_voltage_threshold = <3000>;//低电压阈值3000mV shutdown_voltage_threshold = <2700>;//关机电压阈值2700mV vdc-wakeup-enable;//使能VDC电压变化唤醒 pwron-on-time-500ms;//电源键开机延时500ms};

驱动通过device_property_read_u32解析这些参数，适配不同硬件需求。

2.调试技巧

•读取芯片版本：通过CHIP_NAME_H/L和CHIP_VER字段，确认芯片型号和版本；

•调试寄存器：使用sysfs的debug节点读写寄存器，验证配置是否生效；

•中断调试：通过cat /proc/interrupts查看中断触发次数，确认中断是否正常；

•电源键状态：读取PWRON_STS字段，确认按键状态是否正确识别。

五、总结

RK806驱动是典型的MFD框架应用，其设计思路对PMIC驱动开发具有重要参考意义：

1.采用regmap和reg_field抽象寄存器操作，降低硬件耦合；

2.基于MFD框架拆分功能模块，提高代码可维护性；

3.充分利用设备树，实现驱动参数的灵活配置；

4.提供完善的调试接口，降低开发/调试成本。

5.这个逻辑移植到uboot下效果会更好

无论是基础的电压配置、中断处理，还是定制化的电源键逻辑，RK806驱动都提供了清晰的实现思路。掌握该驱动的核心逻辑，可快速适配瑞芯微平台的PMIC定制需求，也为其他品牌PMIC驱动开发提供参考。

---
