高频磁事件检测：MT8901-SD霍尔开关的低压高速特性及系统集成方案

——实现微秒级响应的非接触式传感革新

1. 高频磁事件检测的技术挑战

在高速电机换相、精密转速计量、脉冲编码等场景中，磁信号频率常突破10kHz（对应电机转速＞60,000rpm），传统霍尔开关因传播延迟大（＞5μs）、功耗高、温漂显著难以满足需求。

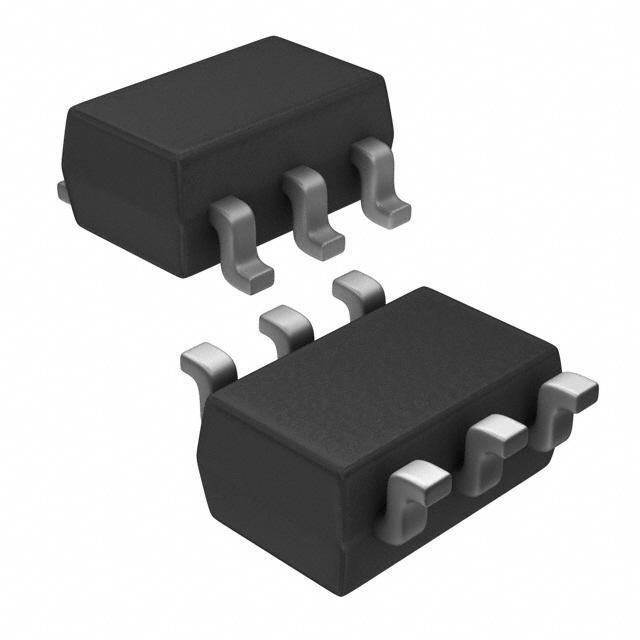

MT8901-SD 通过 1.65V–5.5V超低压供电、≤1.5μs传播延迟、±35Gauss高灵敏度 三项突破，成为高频磁事件检测的核心器件，为消费电子微型化与工业高速化提供底层支持。

艾毕胜电子www.abitions.com提供mt8901-sd

2. MT8901-SD关键特性解析

2.1 低压与功耗控制

工作电压：1.65V–5.5V

支持单节锂电池/纽扣电池直接供电，待机电流低至 0.9μA（休眠模式），动态功耗仅 1.1mA@3.3V。

电压自适应：

内置LDO稳压，在1.8V/3.3V/5V混合系统中无需电平转换。

2.2 高速响应性能

传播延迟：1.5μs（Max）

支持 0→50kHz磁信号 无失真检测（如0.1mm磁极间距下的20m/s线速度）。

上升/下降时间<300ns：

确保10,000rpm无刷电机换相角误差 <0.5°。

2.3 鲁棒性设计

全温区稳定性：

-40℃~125℃范围内灵敏度漂移 <±3%，通过AEC-Q100认证。

抗干扰机制：

内置动态失调消除（DOC）电路，抑制±40kA/m瞬态磁场干扰。

3. 高频应用场景与系统方案

3.1 微型电机高速换相控制

应用痛点：

TWS耳机/无人机舵机需在5ms内完成磁极定位，延迟导致音频失真或姿态失稳。

MT8901-SD解决方案：

双传感器正交布局，输出90°相位差信号（A/B相），支持正反转检测。

1.8V直接供电：

省去Boost电路，PCB面积减少60%（对比传统5V方案）。

实测：驱动Φ4mm空心杯电机（100,000rpm），换相信号抖动<200ns。

3.2 精密转速与位置编码

场景案例：

工业纺纱锭子监控：磁环集成于转轴，MT8901-SD检测齿槽边缘，分辨率达 0.1°角位移。

AGV车轮速比反馈：

多极磁环（N=32极）+ 双传感器，实现 0.5%测速精度（@30km/h）。

信号处理方案：

c

// FPGA边缘捕获逻辑（Verilog示例） always @(posedge clk_50MHz) begin if (hall_signal_rise) counter <= counter + 1; // 上升沿计数    rpm = (counter * 60) / (N * t_sample); // N=磁极对数 end

3.3 非接触式安全检测

高速接近感应：

电动工具刀片停转检测（响应时间<5μs，符合IEC 60745安全标准）。

脉冲事件触发：

打印机喷头定位、相机机械快门同步。

4. 系统集成关键技术

4.1 磁路优化设计

参数	推荐值	影响
磁体类型	NdFeB N52	高剩磁（≥1.2T）
工作气隙	径向0.5–2mm	信噪比>20dB
磁极尺寸	极宽≥气隙×1.5	避免边缘磁场衰减

4.2 噪声抑制与PCB布局

三级滤波架构：

plaintext

传感器端：陶瓷电容（100nF@0603） → 传输线：双绞线/屏蔽线（阻抗100Ω） → 处理器端：RC低通滤波（fc=100kHz）

关键间距规则：

远离电机绕组/功率电感 ≥15mm

数字信号走线长度 ≤30mm（减少天线效应）

4.3 低功耗系统设计

占空比唤醒策略：

周期休眠（1ms ON / 100ms OFF），整体功耗降至 12μA。

电压监控与补偿：

电池电压<2V时切换高灵敏度模式（BOP=±20Gauss）。

5. 实测性能与行业验证

5.1 极限频率测试

输入：方波磁场（频率10kHz~50kHz）

结果：输出信号占空比失真 <2%（@50kHz），延迟抖动标准差 σ=0.15μs。

5.2 工业场景案例

无人机云台电机：

替换光编码器，减重3g，抗震动性能提升5倍（振动10G@2kHz）。

智能水表流量计：

叶轮磁环检测，0.01L/min低流量精度，电池寿命延至10年。

5.3 可靠性数据

测试标准	MT8901-SD结果	要求
高温高湿（85℃/85%）	1000h无失效	500h
机械振动（20G）	输出偏移<±5Gauss	<±10Gauss
ESD（接触放电）	通过±8kV	IEC 61000-4-2
